Jak działa kamera cofania w Mitsubishi Outlander – krótki obraz całości
Elementy systemu kamery cofania w Outlanderze
System kamery cofania w Mitsubishi Outlander składa się z kilku podstawowych elementów, które trzeba rozumieć, żeby sensownie szukać przyczyny braku obrazu. Niezależnie od generacji (Outlander II, III, PHEV) układ wygląda podobnie:
Kamera cofania – zamontowana zwykle w klapie bagażnika, najczęściej w okolicy lampki oświetlenia tablicy rejestracyjnej lub w jej obudowie. Wytwarza sygnał wideo (analogowy lub cyfrowy w nowszych rocznikach).
Instalacja elektryczna – wiązka przewodów biegnąca od kamery do przodu auta. Przechodzi przez gumową przelotkę między klapą a nadwoziem, dalej przez słupek i próg do konsoli środkowej.
Zasilanie kamery – plus po biegu wstecznym lub po stacyjce (zależnie od wersji) oraz punkt masowy. Bez poprawnego zasilania kamera nie wystartuje.
Moduł radia / jednostka multimedialna – fabryczne radio z ekranem lub navi, do którego dochodzi sygnał wideo. Odpowiada za wyświetlenie obrazu i linii pomocniczych.
Sygnał biegu wstecznego – informacja, że wrzucono „R”. Może pochodzić z czujnika skrzyni, modułu BCM lub z obwodu świateł cofania. Bez tego radio nie przełączy widoku.
W praktyce brak obrazu w Mitsubishi Outlander oznacza problem w jednym z tych elementów lub na ich połączeniach. Im lepiej rozumiesz drogę sygnału, tym łatwiej zawężasz diagnozę bez kupowania części „na chybił trafił”.
Różnice między generacjami Outlandera a diagnoza kamery
Między Outlanderem II, III i PHEV występują różnice w detalach, ale zasada działania kamery cofania pozostaje zbliżona. Istotne dla diagnozy są głównie trzy kwestie:
Rodzaj jednostki multimedialnej – w starszych Outlanderach (II) często jest klasyczne radio z dokładaną navi, sygnał kamery jest analogowy, podawany osobnym przewodem (video in). W nowszych (III, PHEV) częściej występuje zintegrowany system multimedialny, czasem z magistralą CAN i osobnym modułem kamery.
Miejsce zasilania kamery – w niektórych wersjach kamera dostaje zasilanie bezpośrednio z obwodu świateł cofania, w innych przez moduł radia lub moduł nadwozia. Dla diagnostyki ważne jest, że po wrzuceniu biegu R w okolicy kamery ma się pojawić 12 V.
Integracja z innymi systemami – w PHEV i wyższych wersjach wyposażenia kamera może współpracować z czujnikami parkowania, systemem ostrzegania o ruchu poprzecznym itp. Jeśli te funkcje też szwankują, rośnie szansa na problem „centralny” (moduł, zasilanie, CAN), nie tylko sama kamera.
Dla użytkownika, który chce samodzielnie zdiagnozować brak obrazu, kluczowe jest sprawdzenie, czy auto w ogóle wie, że ma włączony wsteczny (świecą światła cofania, przełącza się ekran, słychać dźwięki czujników). To pierwszy filtr, który często od razu wskazuje, w którą stronę iść.
Co oznacza „brak obrazu” – różne scenariusze
Określenie „Mitsubishi Outlander kamera cofania brak obrazu” jest bardzo ogólne. W praktyce użytkownicy opisują kilka typów zachowań:
Czarny ekran, ale widać linie pomocnicze – radio przełącza się na widok cofania, pokazuje linie lub napisy ostrzegawcze, ale tło jest czarne. Najczęściej oznacza to:
kamera nie podaje sygnału wideo (uszkodzenie kamery),
przerwany przewód sygnałowy video,
problem z masą kamery.
Całkowicie czarny ekran bez linii – ekran wygląda tak, jakby był wyłączony albo w trybie radia. Może to wskazywać na:
brak sygnału biegu wstecznego do radia,
problem z samym ekranem/radiem,
brak zasilania zarówno dla kamery, jak i dla toru wideo w radiu.
Niebieski ekran lub komunikat o braku sygnału – radio „przełącza się” na wejście kamery, ale nie widzi obrazu. Często to:
przerwany przewód video,
zasilanie kamery jest, ale sama kamera „umarła” lub jest zalana,
problem z masą przy kamerze lub na ekranie.
Precyzyjny opis objawu bardzo ułatwia komunikację z elektrykiem, a przy samodzielnej diagnostyce pozwala z góry odrzucić kilka ścieżek. Samo „nie działa kamera cofania tylko czarny ekran” to za mało – trzeba doprecyzować, czy ekran w ogóle się przełącza, czy pojawiają się jakiekolwiek napisy, linie, ostrzeżenia.
Droga sygnału – od wrzucenia „R” do pojawienia się obrazu
Cały proces można uprościć do kilku kroków:
Wrzucasz bieg wsteczny – czujnik w skrzyni biegów lub moduł sterujący wykrywa pozycję „R”.
Załącza się obwód świateł cofania – na żarówki idzie 12 V, zapalają się lampy z tyłu. W wielu wersjach z tego samego obwodu zasilana jest kamera cofania.
Moduł radia dostaje sygnał „reverse” – informacja o włączonym wstecznym trafia do jednostki multimedialnej (przewodem lub przez sieć CAN).
Radio przełącza się na wejście kamery – ekran zmienia widok z radia/nawigacji na obraz z kamery, włącza linie pomocnicze, czasem pojawia się komunikat ostrzegawczy.
Kamera podaje sygnał wideo – przy zasilaniu i masie generuje obraz, który przewodem video trafia do radia.
Na ekranie pojawia się końcowy obraz – użytkownik widzi widok za autem.
Jeśli wiesz, na którym etapie proces się „urywa”, masz już połowę diagnozy za sobą. Przykładowo: świecą światła cofania, ale ekran się nie przełącza – sygnał biegu wstecznego nie dochodzi do radia. Ekran się przełącza, ale czarno / niebiesko – problem z kamerą lub przewodem video.
Najczęstsze objawy problemów z kamerą cofania w Outlanderze
Czarny ekran z liniami vs czarny ekran bez niczego
Najczęstsza skarga właścicieli brzmi: „kamera cofania nie działa, tylko czarny ekran”. W Mitsubishi Outlander trzeba rozróżnić dwa przypadki:
Czarny ekran + widoczne linie pomocnicze – radio „żyje”, reaguje na bieg wsteczny, generuje overlay z liniami. To zawęża problem głównie do:
braku zasilania kamery (mimo zasilania dla radia),
uszkodzenia samej kamery,
przerwy w przewodzie sygnału video między kamerą a radiem.
Czarny ekran bez linii, jakby nic się nie stało – ekran zostaje w trybie radia/navi lub kompletnie czarny. To może oznaczać:
brak sygnału „R” do jednostki multimedialnej,
problem z samą jednostką (zawieszenie, uszkodzenie),
problem z zasilaniem modułu multimedialnego lub jego wejścia video.
Prosta obserwacja: czy w momencie wrzucenia wstecznego słychać w głośnikach kliknięcie, wyciszenie muzyki, czy ekran choćby na chwilę „mignie”. Jeśli nie – nie ma komunikacji między skrzynią/BCM a radiem. Jeśli tak, szuka się już przy kamerze i wiązce.
Obraz śnieży, zacina się lub pojawia się tylko czasami
Drugi typowy scenariusz: kamera cofania Outlander działała, ale:
czasem obraz jest, czasem nie ma,
po ruszeniu klapą bagażnika obraz znika lub „miga”,
po deszczu śnieży, pokazuje pasy, jest „zamglony”,
obraz „pływa”, ma zakłócenia jak w starej analogowej telewizji.
Takie objawy bardzo często wskazują na dwa źródła problemu:
Uszkodzona wiązka w przelotce klapy bagażnika – przewody są wielokrotnie zginane przy otwieraniu i zamykaniu klapy. Po latach pękają żyły, izolacja się przeciera, pojawia się korozja (zielony nalot). Efekt to chwilowe przerwy w zasilaniu lub sygnale video – obraz raz jest, raz znika.
Wilgoć w kamerze – do obudowy dostaje się woda lub para wodna. Objawy wilgoci w kamerze cofania:
po deszczu obraz mleczny, jak przez mgłę,
w mrozie kamera całkowicie przestaje działać, po ogrzaniu działa „jakby nigdy nic”,
wewnątrz soczewki widać skroploną wodę lub plamy.
Jeżeli obraz reaguje na poruszanie klapą, prawdopodobieństwo uszkodzenia w przelotce rośnie praktycznie do pewniaka. Przy objawach zależnych od pogody często wygrywa wilgoć w kamerze, choć wiązka też koroduje szybciej w takich warunkach.
Ekran w ogóle się nie przełącza po wrzuceniu wstecznego
Gdy po włączeniu „R” ekran radia w Outlanderze nie zmienia się w ogóle, trzeba od razu zweryfikować kilka rzeczy:
Światła cofania – czy świecą z tyłu. Jeśli nie, istnieje szansa, że:
padł czujnik biegu wstecznego w skrzyni,
spalił się bezpiecznik od świateł cofania,
jest przerwa w wiązce świateł cofania.
Dźwięk czujników parkowania (jeśli są) – w wielu wersjach przy włączeniu „R” od razu słychać krótki sygnał. Jego brak wraz z brakiem obrazu może wskazywać na ogólny brak sygnału „reverse” do systemów wspomagania.
Inne funkcje radia – jeśli radio się wiesza, wyłącza, długo startuje lub ma problem z dotykiem, to możliwe, że usterka jest po stronie jednostki multimedialnej, nie kamery.
Jeśli światła cofania działają, czujniki pikają, a tylko ekran nie reaguje, rośnie szansa na problem między BCM/sensorem a radiem (przewód, złącze, usterka w samym radiu). W takiej sytuacji nie ma sensu zaczynać od wymiany kamery – nie ma do niej w ogóle wyzwolenia.
Komunikaty błędu i inne kłopoty z multimediami
Niekiedy na ekranie Mitsubishi Outlander pojawia się komunikat typu „Check rear view camera”, „No signal” albo ostrzeżenie o niedostępności funkcji. Dodatkowo użytkownicy zgłaszają:
samoczynne restarty radia,
zawieszanie się ekranu po kilku minutach jazdy,
brak dźwięku z radia, choć ekran działa.
Łączenie się problemów kamery z ogólnymi objawami padającej jednostki sugeruje, że kamera jest ofiarą, a nie przyczyną. W takiej sytuacji zwykle:
nie ma sensu inwestować w nową kamerę, dopóki nie zdiagnozowano radia,
dobrym testem jest podłączenie innego źródła sygnału wideo (np. małej kamery testowej, nawet uniwersalnej za kilkadziesiąt złotych) pod wejście video – jeśli nadal brak obrazu, problem leży po stronie radia.
Jeżeli jednocześnie przestają działać inne elementy powiązane z magistralą (np. sterowanie z kierownicy, wyświetlanie pewnych komunikatów), przydatny może być odczyt błędów komputerem diagnostycznym, ale do pierwszej analizy wystarczą często proste testy, o których dalej.
Bezpieczne przygotowanie do diagnozy – narzędzia, czas, warunki
Podstawowe narzędzia przy problemie z kamerą cofania
Do domowej diagnostyki kamery cofania w Outlanderze nie trzeba pełnego warsztatu. Przydają się przede wszystkim:
Multimetr – nawet tani, z marketu. Wystarczy pomiar napięcia DC do 20 V. Pozwoli sprawdzić, czy na kamerze pojawia się 12 V przy biegu wstecznym.
Próbnik 12 V – prosta lampka lub wskaźnik na krokodylka. Szybciej niż miernik pokaże, czy „coś” jest na przewodzie, choć nie wskaże dokładnego napięcia.
Dodatkowe akcesoria, które ułatwią życie
Poza miernikiem i próbnikiem kilka drobiazgów mocno skraca czas grzebania w aucie:
Latarka czołówka – wolne ręce przy grzebaniu w klapie i przy bezpiecznikach.
Zestaw plastikowych łyżek do tapicerki – dzięki nim demontaż plastików przy klapie bagażnika i radiu odbywa się bez rys.
Małe lusterko na wysięgniku – ułatwia podejrzenie złącz i numerów pinów w ciasnych miejscach.
Taśma izolacyjna i termokurczki – do naprawy pojedynczych przewodów po znalezieniu przerwy.
Spray kontaktowy – do odświeżenia zaśniedziałych wtyczek przy kamerze i w klapie.
Żadna z tych rzeczy nie jest droga, a przy usterkach elektryki bardzo szybko się zwracają, bo zmniejszają ryzyko połamania spinek i plastików oraz skracają czas demontażu.
Warunki pracy i bezpieczeństwo przy diagnozie
Praca przy instalacji kamery cofania teoretycznie jest „tylko na 12 V”, ale kilka zasad znacznie ogranicza ryzyko problemów:
Stabilne ustawienie auta – miejsce równe, hamulec postojowy, bieg jałowy lub „P”. Przy badaniu reakcji na wsteczny wystarczy przekręcić kluczyk w pozycję zapłonu, nie trzeba ruszać autem.
Odłączenie akumulatora przy większym demontażu – jeśli trzeba wyjmować radio, rozłączać większe wiązki, korzystniej jest zdjąć minus z akumulatora, żeby nie zrobić zwarcia śrubokrętem w ciasnej wnęce.
Uważne obchodzenie się z tapicerką klapy – spinki lubią pękać. Lepiej podważać je w kilku punktach, niż ciągnąć jeden róg na siłę. Zapas kilku uniwersalnych spinek z Allegro za parę złotych oszczędza nerwów.
Sucho i jasno – grzebanie przy przelotce klapy w deszczu to proszenie się o dodatkową wilgoć w złączach. Jeżeli kamera już ma objawy „po deszczu gorzej”, badanie jej w ulewie fałszuje obraz sytuacji.
Źródło: Pexels | Autor: Blas Gonzales
Podstawowe testy bez narzędzi – co sprawdzić w pierwszej kolejności
Obserwacja zachowania kamery i ekranu
Zanim poleci klapa i miernik, warto poświęcić kilka minut na same obserwacje. Dobrze jest powtórzyć poniższe kroki kilka razy, najlepiej przy zgaszonym silniku, ale włączonym zapłonie:
Usiądź na fotelu kierowcy, włącz zapłon (bez odpalania).
Wciśnij hamulec i wrzuć wsteczny.
Patrz na ekran i słuchaj głośników – czy radio się przełącza, czy tylko przygasa, czy jest dźwięk z czujników parkowania.
Wyłącz wsteczny, wrzuć ponownie, kilka razy z rzędu.
Przy tej prostej zabawie można już wyłapać, czy problem występuje zawsze, czy np. co któreś włączenie biegu. Jeśli obraz miga lub raz się przełącza, raz nie – często winne jest połączenie lub sam włącznik biegu wstecznego, a nie kamera.
Reakcja na ruszanie klapą bagażnika
Klasyczna próba, szczególnie w starszych Outlanderach:
Włącz zapłon i bieg wsteczny, aby wymusić pracę kamery.
Poproś drugą osobę, by stała przy ekranie i obserwowała obraz.
Sam stań z tyłu i lekko unieś / opuść klapę (bez zamykania), delikatnie nią poruszaj.
Jeżeli przy poruszaniu klapą obraz raz się pojawia, raz znika, robi się śnieg lub „paski”, wskazuje to niemal wprost na problem w przelotce między karoserią a klapą. To bardzo częsty przypadek i daje szansę na tanią, lokalną naprawę zamiast wymiany kamery.
Test „pogodowy” – zależność od wilgoci i temperatury
Nie wymaga narzędzi, tylko cierpliwości. Wystarczy przez kilka dni obserwować, kiedy kamera zachowuje się gorzej:
czy problemy nasilają się po ulewnym deszczu, myjni, mgle,
czy w mroźne poranki obraz znika, a po 20–30 minutach jazdy wraca,
czy w upalny, suchy dzień kilkukrotnie zmniejsza się ilość zakłóceń.
Silna zależność od pogody prawie zawsze oznacza wilgoć – albo w samej kamerze (nieszczelna obudowa), albo w okolicach złączy i wiązki w klapie. Jeżeli w suchy, ciepły dzień wszystko działa idealnie, a po deszczu obraz zamienia się w mleko, statystycznie bardziej opłaca się zacząć od dokładnego obejrzenia kamery i złącz, niż od rozbierania połowy kokpitu.
Przegląd dostępnych wtyczek i złączy bez demontażu
W wielu Outlanderach do kamery da się dostać po samej klapie bagażnika, bez wyjmowania radia. Warto:
Otworzyć klapę, zlokalizować miejsce montażu kamery (zwykle przy listwie tablicy rejestracyjnej).
Zdjąć możliwie mały fragment plastikowej osłony wewnętrznej, tak aby zobaczyć wtyczkę kamery.
Odmoczyć styk wtyczki sprayem do styków, rozłączyć, obejrzeć piny (czy nie są zielone, zaśniedziałe), ponownie wpiąć.
Często samo „poruszenie” wtyczką daje chwilową poprawę. Jeśli od razu po takim zabiegu obraz wraca choć na jakiś czas, znaczy to, że trop jest dobry – połączenie nie jest pewne i trzeba mu się przyjrzeć dokładniej.
W zależności od rocznika i wersji wyposażenia kamera cofania może być zasilana:
bezpośrednio z obwodu świateł cofania,
przez moduł pośredni / radio, które podaje 6–12 V na kamerę osobnym przewodem.
Jeżeli kamera w twojej wersji dostaje pełne 12 V ze świateł cofania, sprawa jest prostsza – tam, gdzie jest napięcie na żarówkach cofania, tam powinno „żyć” zasilanie kamery. W wersjach, gdzie kamera ma np. 6 V z radia, pomiar robi się już bliżej jednostki multimedialnej albo bezpośrednio przy kamerze, zgodnie ze schematem.
Kontrola bezpieczników powiązanych z kamerą
Zanim padnie podejrzenie na samą kamerę, opłaca się przejrzeć bezpieczniki. Kluczowe są trzy grupy:
Bezpiecznik świateł cofania – jeśli jest przepalony, nie będzie ani lamp, ani zasilania dla kamery (w wielu wersjach).
Bezpiecznik jednostki multimedialnej – gdy radio ma problemy z zasilaniem, wejście kamery potrafi nie działać mimo poprawnych świateł cofania.
Ewentualny oddzielny bezpiecznik „camera / back-up” – spotykany w części konfiguracji.
Praktycznie: zamiast wyciągać na ślepo wszystkie bezpieczniki, lepiej rzucić okiem w instrukcję auta lub szybki opis panelu na pokrywie skrzynki bezpieczników. Kontrola polega na:
wizualnym sprawdzeniu, czy mostek w bezpieczniku nie jest przepalony,
w razie wątpliwości przyłożeniu próbnika 12 V do obu nóżek bezpiecznika przy włączonym zapłonie – na obu powinno być napięcie.
Koszt wymiany bezpiecznika to zwykle grosze. Jeśli nowy od razu strzela przy wrzuceniu wstecznego, oznacza to zwarcie w instalacji – wtedy lepiej wstrzymać się z „próbami siłowymi” i przejść do sprawdzenia wiązki.
Pomiar napięcia przy kamerze cofania
To już etap, gdzie multimetr jest obowiązkowy. Ogólny schemat wygląda tak:
Otwórz klapę, zdemontuj fragment tapicerki, żeby dostać się do wiązki kamery.
Ustaw multimetr na pomiar napięcia DC (zakres min. 20 V).
Przyłóż sondę czarną do dobrego punktu masy (karoseria, śruba masowa), czerwoną do przypuszczalnego plusa kamery.
Włącz zapłon i bieg wsteczny.
Odczyty można interpretować tak:
0 V – brak zasilania kamery; trzeba cofnąć się w stronę bezpieczników, włącznika wstecznego lub radia (w zależności od wersji).
Około 12 V – zasilanie ze świateł cofania jest; jeśli nadal nie ma obrazu, podejrzenie pada na kamerę lub przewód video.
Około 5–7 V – typowe dla niektórych fabrycznych kamer zasilanych z radia. Jeżeli jest stabilne, kamera powinna startować.
Jeśli napięcie pojawia się tylko „na milisekundę”, a potem spada, może to wskazywać na zabezpieczenie w radiu lub module – najczęściej spowodowane zwarciem w kamerze albo w jej wiązce.
Sprawdzenie masy – częsta, niedoceniana przyczyna
Brak dobrej masy kamery powoduje dokładnie te same objawy, co brak plusa. Szybki test:
Pozostaw czerwoną sondę miernika na plusie kamery (tam, gdzie przed chwilą mierzone było napięcie).
Czarną sondę przyłóż kolejno:
do przewodu masowego kamery,
do niepomalowanej części karoserii (dobry punkt odniesienia).
Jeżeli względem karoserii masz 12 V, a względem przewodu masowego np. 3–4 V albo niestabilne wskazania, oznacza to problem z masą kamery. Czasem wystarczy oczyścić i dokręcić śrubę masową, czasem trzeba wymienić fragment przewodu, bo jest przegnity w przelotce.
Weryfikacja wiązki i przelotki klapy bagażnika – typowa słabość
Dlaczego wiązka w klapie tak często pada
W Outlanderze wiązka do klapy bagażnika pracuje przy każdym otwarciu i zamknięciu. Przewody są dość cienkie, zalane w gumowej przelotce i po kilku latach codziennego zginania izolacja twardnieje, a żyły pękają. Objawia się to:
przerywaniem obrazu kamery,
czasowym brakiem zasilania zamka, wycieraczki, trzeciego stopu (jeśli idą tą samą wiązką),
dziwnymi, okresowymi „duchami” – raz wszystko działa, raz nie, bez wyraźnego powodu.
Najczęstsze uszkodzenia są dokładnie w miejscu największego zgięcia, czyli środku gumowej przelotki między nadwoziem a klapą.
Demontaż osłon i dostęp do przelotki
Żeby obejrzeć przewody, nie trzeba rozbierać pół bagażnika. W większości przypadków wystarczy:
Otworzyć klapę bagażnika do oporu.
Zdjąć plastikową osłonę górnej części klapy (zwykle kilka spinek typu „grzybek” lub śrub ukrytych pod zaślepkami).
Delikatnie wysunąć gumową przelotkę z karoserii i z klapy, podważając ją plastikową łyżką.
Po wysunięciu przelotki widać „gołą” wiązkę. W tym miejscu nie warto się spieszyć – drastyczne ciągnięcie za przewody może dokończyć to, co już jest naruszone.
Typowe miejsca pęknięcia przewodów
Najlepiej zacząć od oględzin wzrokowych przy rozprostowanej wiązce:
szukaj pogrubień izolacji – tam często gromadzi się korozja i przewód pękł wewnątrz,
sprawdź, czy nie ma przetarć i pęknięć izolacji, zwłaszcza na zewnętrznym łuku przy zamkniętej klapie,
delikatnie zegnij każdy przewód palcami – jeśli „łamie się” w jednym konkretnym miejscu lub czuć miękkość jakby kabel był pusty, to sygnał ostrzegawczy.
Nierzadko wystarczy jedna oderwana żyła plusowa od kamery lub masa wspólna dla kilku odbiorników, żeby wyprawiały się dziwne rzeczy: kamera zanika, a szyba w klapie przestaje się podgrzewać.
Naprawa pojedynczego przewodu zamiast całej wiązki
Wymiana całej fabrycznej wiązki w klapie jest droga i zwykle niepotrzebna. Przy jednym lub kilku pękniętych kablach rozsądniej jest:
Zlokalizować miejsce przerwy (wizualnie lub „na macanie”).
Przeciąć przewód trochę dalej od uszkodzenia po obu stronach, usuwając słaby fragment.
Po odcięciu słabego fragmentu kabla trzeba go zespolić tak, żeby wytrzymał kolejne lata zginania. Do wyboru są trzy podstawowe metody, każda z innym balansem między kosztami a trwałością:
Lutowanie + koszulka termokurczliwa – rozwiązanie najbardziej pewne elektrycznie i mechanicznie. Wymaga lutownicy i odrobiny wprawy, ale daje spokój na długo.
Szybkozłączki zaciskowe (tzw. „żelki”, „Scotchlok”) – szybkie i wygodne, szczególnie gdy samochód stoi pod blokiem. Trzeba jednak kupić dobrej jakości złączki i zabezpieczyć je przed wilgocią.
Sama skrętka + taśma izolacyjna – technicznie zadziała, ale w przelotce długo nie pożyje. Można użyć jako test „na chwilę”, żeby potwierdzić diagnozę, a potem zrobić to porządniej.
Przy lutowaniu dobrze jest:
Zdjąć izolację z obu końców kabla na około 7–8 mm.
Skręcić żyły, zalać je cyną, nie przegrzewając izolacji.
Naciągnąć koszulkę termokurczliwą i obkurczyć ją opalarką lub ostrożnie zapalniczką.
Zapas długości przewodu ma znaczenie. Jeżeli przewód był „na styk”, dołóż krótki odcinek nowego kabla, aby naprawione miejsce znajdowało się bardziej w środku przelotki, a nie na samym zgięciu.
Test wiązki „na ruchomo” – czy obraz zanika przy ruszaniu klapą
Po naprawie jednego czy dwóch przewodów dobrze jest sprawdzić, czy gdzieś obok nie czai się kolejna przerwa. Prosty, ale skuteczny test wygląda następująco:
Włącz zapłon i wrzuć wsteczny (z zaciągniętym ręcznym, zabezpiecz auto klinem lub na płaskim podłożu).
Obserwuj ekran kamery lub poproś drugą osobę, żeby patrzyła na obraz.
Powoli poruszaj klapą w górę i w dół, lekko poruszając wiązką przy przelotce.
Jeśli przy konkretnym ustawieniu klapy obraz zanika, miga lub pojawiają się pasy, uszkodzenie nadal jest gdzieś w zgięciu. W takiej sytuacji lepiej poświęcić dodatkowe pół godziny na dokładniejsze oględziny niż wracać do tematu za kilka tygodni.
Uszkodzony przewód sygnałowy – inne objawy niż brak zasilania
Przewód video kamery w Outlanderze jest zwykle cieńszy i bardziej wrażliwy na łamanie niż kabel zasilający. Gdy pęknie tylko on, zasilanie może być poprawne, ale:
ekran pozostaje czarny z nałożonymi liniami pomocniczymi,
na ekranie pojawiają się krótkie błyski, „śnieg” lub kolorowe paski,
radio/monitor wykrywa bieg wsteczny (ekran przełącza się), ale brakuje obrazu z kamery.
W takim przypadku trzeba zidentyfikować, który przewód odpowiada za sygnał. W wersjach z fabryczną kamerą jest to często ekranowany kabel lub skrętka (zewnętrznie może wyglądać jak nieco grubszy przewód z dodatkowym oplotem). Naprawa wygląda podobnie jak przy zasilaniu, ale:
po rozcięciu przewodu video trzeba połączyć zarówno żyłę sygnałową, jak i ekran (oplot),
łączyć je najlepiej lutowaniem; szybkozłączki na kablach sygnałowych lubią wprowadzać zakłócenia.
Jeżeli po naprawie zasilania kamera „ożyła”, ale obraz jest pełen zakłóceń lub w ogóle się nie pojawia, przewód video to kolejny punkt na liście do sprawdzenia.

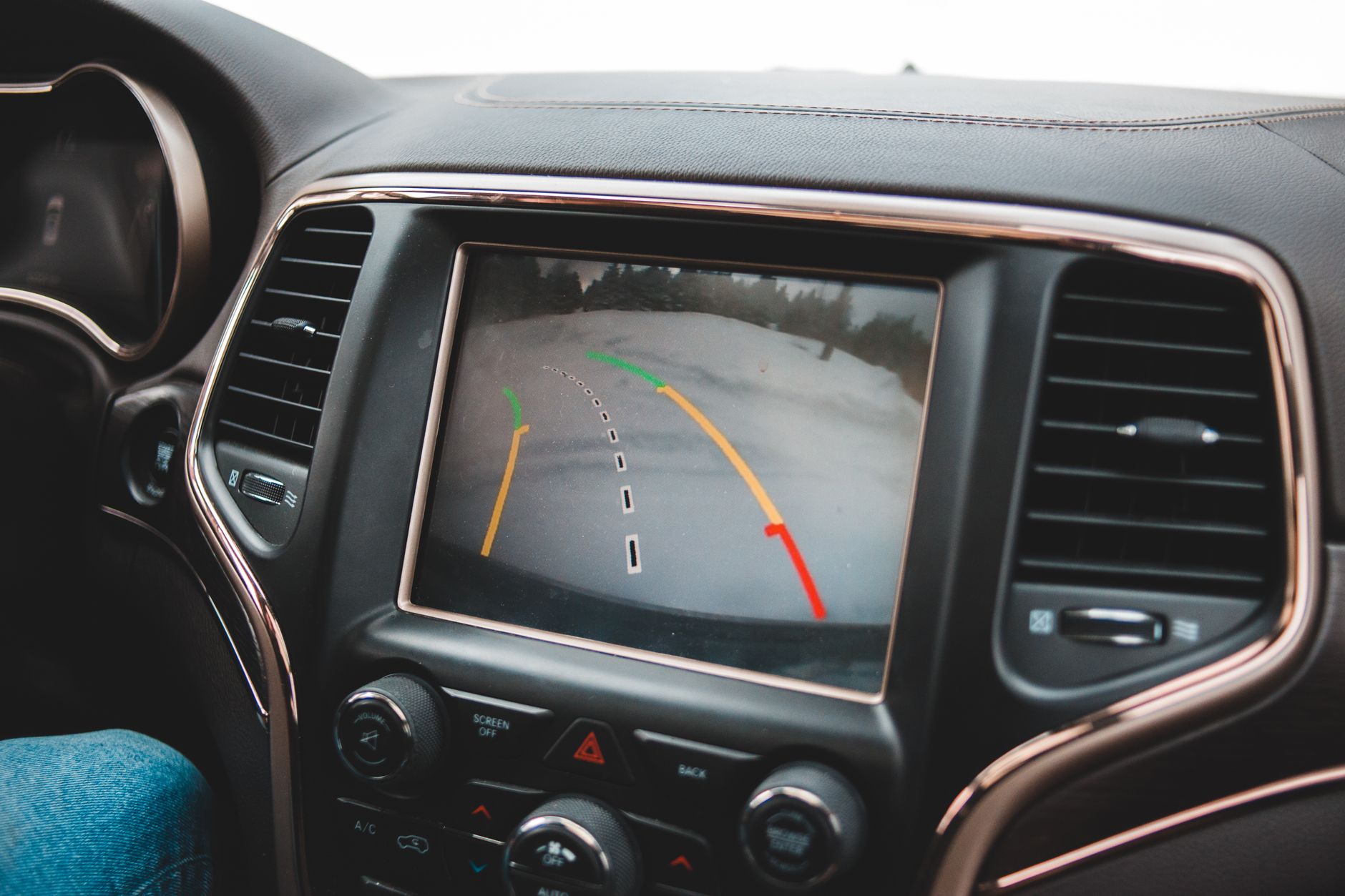

Źródło: Pexels | Autor: Maurício Mascaro
Diagnoza po stronie jednostki multimedialnej – gdy z tyłu wszystko gra
Wstępna ocena pracy radia / ekranu
Bywa, że kamera, wiązka i zasilanie są w porządku, a problem leży przy samym odbiorniku obrazu. Objawem bywa:
brak przełączenia ekranu na widok z kamery po wrzuceniu wstecznego, mimo że światła cofania działają,
komunikat typu „Brak sygnału” zamiast czarnego ekranu,
zawieszanie się radia dokładnie w momencie przejścia na tryb cofania.
Jeśli masz możliwość, zacznij od prostych kroków:
odłącz na kilka minut akumulator (z zachowaniem ustawień radia, jeśli wymagany jest kod),
sprawdź, czy inne funkcje radia działają poprawnie – radio FM, Bluetooth, nawigacja,
wejdź w menu ustawień (jeśli dostępne) i upewnij się, że opcja kamery cofania jest aktywna.
W niektórych Outlanderach da się włączyć lub wyłączyć kamerę w menu serwisowym lub użytkownika; po wymianie radia na niefabryczne instalator mógł tę funkcję po prostu pominąć.
Sprawdzenie sygnału wstecznego przy radiu
Jednostka multimedialna musi wiedzieć, że został włączony bieg wsteczny. Dostaje tę informację albo po CAN (szyna danych), albo jako zwykły sygnał 12 V na osobnym przewodzie „reverse”. W przypadku zamontowanych później stacji multimedialnych to drugie rozwiązanie jest znacznie częstsze.
Jeśli podejrzewasz brak sygnału wstecznego:
Wyjmij radio (najlepiej z użyciem odpowiednich kluczy lub plastikowych łyżek, żeby nie porysować konsoli).
Znajdź przewód opisany jako „REV”, „BACK”, „REVERSE” lub podobnie w instrukcji montażu radia.
Przyłóż multimetr między ten przewód a masę i wrzuć wsteczny przy włączonym zapłonie.
Odczyt można interpretować prosto:
0 V cały czas – radio nigdy „nie widzi” biegu wstecznego. Albo przewód nie jest podłączony, albo gdzieś po drodze jest przerwa.
Około 12 V po wrzuceniu R – sygnał wsteczny jest poprawny; wtedy brak obrazu trzeba szukać w samym wejściu kamery lub konfiguracji radia.
Jeżeli radio jest fabryczne i komunikacja idzie po CAN, sprawa jest trudniejsza do zdiagnozowania w warunkach garażowych. Warto wtedy przynajmniej wykluczyć problemy z zasilaniem radia (miernik na głównym plusie i plusie po stacyjce) oraz obejrzeć kostkę pod kątem korozji i luzów.
Test z inną kamerą – szybka metoda zawężenia problemu
Zanim zapadnie decyzja o rozbieraniu połowy kokpitu, da się często tanio zawęzić obszar poszukiwań. Najprostszy sposób to wpięcie innej, taniej kamerki cofania „na próbę”. Nie musi być idealnie dopasowana ani ładnie zamontowana – ważne, żeby:
miała kompatybilny sygnał video (większość uniwersalnych to analogowy sygnał CVBS / RCA),
dało się zasilić ją z tego samego obwodu co fabryczną kamerę (12 V lub 6 V – tu trzeba uważać).
Praktyczny wariant:
Odepnij fabryczną kamerę przy klapie.
Podłącz nową, uniwersalną kamerę „na wierzchu”, wykorzystując plus i masę kamery fabrycznej (ewentualnie osobny plus z żarówki cofania, jeśli kamera wymaga pełnych 12 V).
Poprowadź tymczasowo przewód video do radia (jeśli fabrycznie jest wejście RCA) lub zepnij się w miejsce starego przewodu (wersje przerobione).
Jeżeli na ekranie pojawi się obraz z nowej kamerki, wina leży niemal na pewno po stronie starej kamery. Jeśli nadal brak obrazu, trzeba przyjrzeć się instalacji lub samemu wejściu w radiu.
Ocena stanu i wymiana samej kamery cofania
Objawy zużytej lub zalanej kamery
Nawet przy idealnym zasilaniu i zdrowej wiązce, sama kamera może być już po prostu „zmęczona życiem”. Typowe symptomy to:
bardzo ciemny, „zamglony” obraz nawet w słoneczny dzień,
trwałe plamy, przebarwienia, „martwe” fragmenty kadru,
problemy tylko przy dużym mrozie lub po solidnym deszczu – po wysuszeniu jest lepiej, ale z miesiąca na miesiąc coraz gorzej.
Po wymontowaniu kamery można dostrzec ślady korozji przy złączach, pęknięcia obudowy lub mikroszczeliny wokół szkła. Zdarza się, że do środka weszła woda i po kilku cyklach zamarzanie–rozmrażanie elektronika się poddała.
Nowa kamera – oryginał, zamiennik, adaptacja
Przy wymianie kamery w Outlanderze są trzy scenariusze z różnym stosunkiem ceny do efektu:
Oryginalna kamera Mitsubishi – najprostsze, ale zwykle najdroższe rozwiązanie. Pasuje „plug and play”, nie wymaga kombinacji z kostkami ani dopasowywania obrazu. Opłacalna głównie wtedy, gdy priorytetem jest szybka i bezproblemowa naprawa.
Fabryczny zamiennik dedykowany do Outlandera – często montowany w miejsce lampki tablicy lub w oryginalne gniazdo. Zazwyczaj tańszy od oryginału, ale bywa, że wymaga drobnych przeróbek złącz.
Uniwersalna kamera cofania – najtańsza opcja, ale wymaga dopasowania mocowania i okablowania. Dobra, jeśli liczysz każdą złotówkę i akceptujesz lekkie kompromisy estetyczne.
Rozbudowana przeróbka (np. kamera z innego modelu, cięcie i przerabianie wiązki) ma sens tylko wtedy, gdy ktoś ma doświadczenie z instalacjami i potrafi czytać schematy. W przeciwnym razie można spędzić pół dnia, żeby „zaoszczędzić” 100–150 zł, a później wracać do tematu z powodu zakłóceń lub parowania kamery.
Montaż nowej kamery w pracującym Outlanderze
Sam montaż, przy rozsądnym podejściu, nie wymaga specjalistycznych narzędzi. W większości wersji Outlandera wygląda to podobnie:
Otworzyć klapę i zdjąć wewnętrzną tapicerkę w okolicy kamery.
Odpiąć wtyczkę starej kamery i zdemontować ją z uchwytu lub listwy (śrubki, zatrzaski, czasem dodatkowe spinki).
Włożyć nową kamerę w to samo miejsce lub adapter, upewniając się, że jest dobrze dociśnięta i uszczelniona.
Poprowadzić przewód nowej kamery istniejącą drogą wiązki, zabezpieczyć opaskami, żeby nic nie dyndało.
Przed ostatecznym złożeniem plastików trzeba obowiązkowo sprawdzić obraz na ekranie. Dobrze jest ustawić auto przy jakiejś ścianie lub linii malowanej na parkingu i skontrolować, czy linie pomocnicze pokrywają się mniej więcej z rzeczywistością. Gdy są wyraźnie przesunięte, kamerę można delikatnie skorygować w uchwycie.
Optymalna kolejność działań przy braku obrazu – żeby nie przepłacić
Scenariusz: całkowity brak obrazu, ekran nawet się nie przełącza
Jeżeli po wrzuceniu wstecznego nic się nie dzieje (ekran nie zmienia trybu), sensowna kolejność kroków wygląda następująco:
Sprawdź, czy działają światła cofania.
Zajrzyj do bezpieczników odpowiedzialnych za światła cofania i radio.
Skontroluj, czy radio reaguje na inne funkcje i czy w menu jest aktywna kamera.
Zmierz, czy przy kamerze pojawia się jakiekolwiek napięcie po wrzuceniu wstecznego.
W razie braku napięcia – cofnij się w stronę przełącznika wstecznego / modułów sterujących lub sygnału wstecznego przy radiu.
Taka kolejność minimalizuje ryzyko, że kupisz nową kamerę, kiedy faktycznie winny jest np. przełącznik świateł cofania na skrzyni biegów lub uszkodzony obwód w radiu.
Scenariusz: ekran się przełącza, ale obraz jest czarny lub pełen zakłóceń
Gdy radio reaguje na wsteczny (ekran zmienia widok), ale obrazu brak lub jest zniekształcony, podejrzenie od razu idzie bardziej w stronę tyłu auta. Tutaj praktyczne kroki to:
Zerknij na wiązkę w przelotce klapy – to najczęstszy winowajca, szczególnie w starszych rocznikach.
Zmierz napięcie zasilania przy kamerze oraz sprawdź masę.
Poruszaj klapą i wiązką z włączoną kamerą, obserwując reakcję obrazu.
Jeśli zasilanie i wiązka są w porządku, podepnij na próbę drugą, prostą kamerę.
W wielu przypadkach samo poprawienie złącz, wymiana kawałka kabla w przelotce lub zastosowanie budżetowej kamerki zamiast fabrycznej pozwala rozwiązać problem za ułamek kwoty, jaką potrafi zażądać serwis za „kompleksową naprawę instalacji cofania”.
